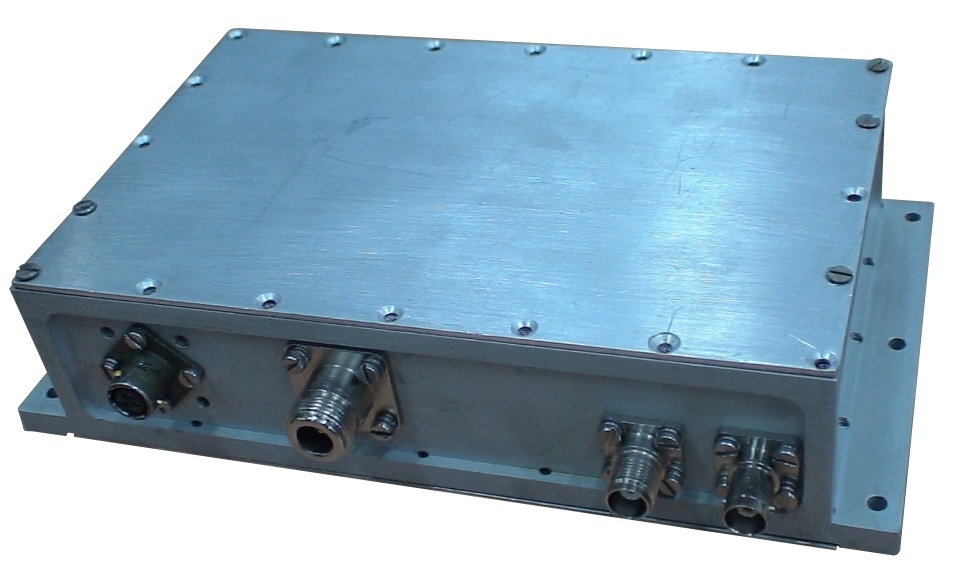

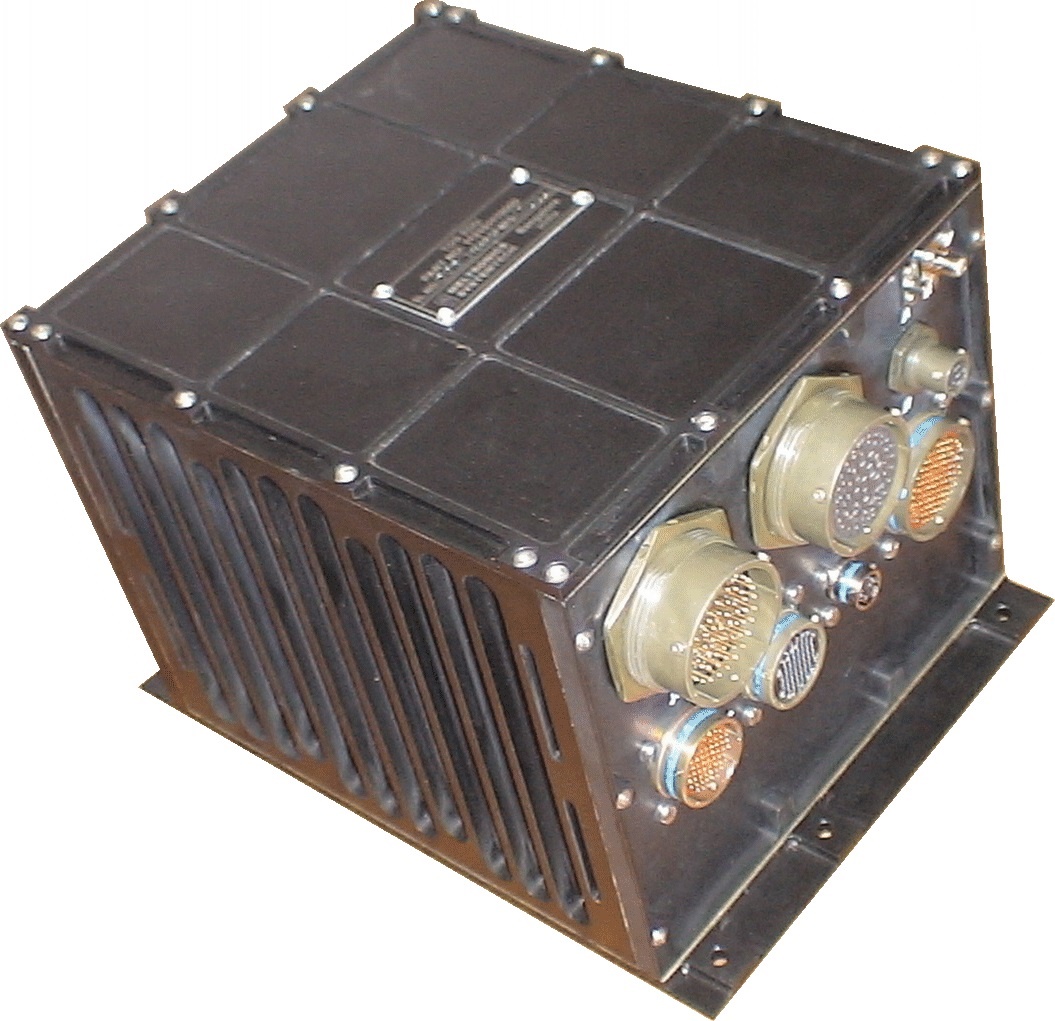

Receiver shall receive the telemetry signal transmitted by the airborne TGS unit. This unit is a single conversion super heterodyne FM receiver operating at 1486.5MHz. This unit has four connectors. They are RF input connector (J1), Power connector (J2), Signal connector (J3) for AGC signal and a Video output connector (J4). This unit operates at 28V DC and consumes a typical power of 5.6 watts.
Modules
- Band Pass Filters
- Low Noise Amplifier
- Local Oscillator
- Mixer
- IF amplifier
- IF Filter and FM Demodulator
- Video Amplifier and Power Supply
Applications
Environmental Conditions
- Operating Temperature: -40°C to 75°C
- Storage Temperature: -20°C to +65°C
- 90% Relative Humidity (Non-condensing)
